一、結構光三維掃描儀原理
光學三維掃描系統是將光柵連續投射到物體表面，攝像頭同步采集圖像，然后對圖像進行計算，并利用相位穩步極線實現兩幅圖像上的三維空間坐標(X、Y、Z)，從而實現對物體表面三維輪廓的測量。

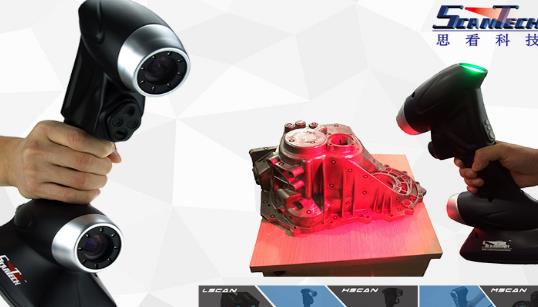

三維掃描儀

二、激光三維掃描儀原理
由于掃描法系以時間為計算基準，故又稱為時間法。它是一種十分準確、快速且操作簡單的儀器，且可裝置于生產在線，形成邊生產邊檢驗的儀器。激光掃描儀的基本結構包含有激光光源及掃描器、受光感(檢)測器、控制單元等部分。激光光源為密閉式，較不易受環境的影響，且容易形成光束，目前常采用低功率的可見光激光，如氦氖激光、半導體激光等，而掃描器為旋轉多面棱規或雙面鏡，當光束射入掃描器后，即快速轉動使激光光反射成一個掃描光束。光束掃描全程中，若有工件即擋住光線，因此可以測知直徑大小。測量前，必須先用兩支已知尺寸的量規作校正，然后所有測量尺寸若介于此兩量規間，可以經電子信號處理后，即可得到待測尺寸。因此，又稱為激光測規。

三、三坐標三維掃描儀原理
三坐標測量機是由三個互相垂直的運動軸X，Y，Z建立起的一個直角坐標系，測頭的一切運動都在這個坐標系中進行，測頭的運動軌跡由測球中心來表示。測量時，把被測零件凡放在工作臺上，測頭與零件表面接觸，三坐標測量機的檢測系統可以隨時給出測球中心點在坐標系中的精確位置。當測球沿著工件的幾何型面移動時，就可以精確地的計算出被測工件的幾何尺寸，現狀和位置公差等。
