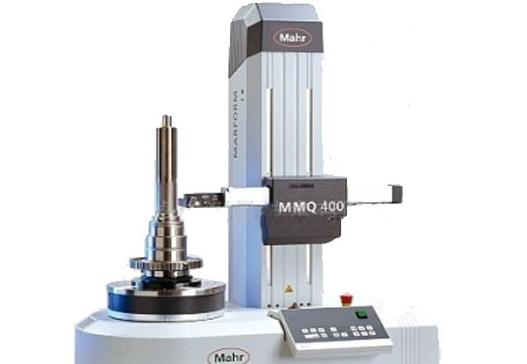

馬爾圓度儀圓柱度儀MMQ400特點：
馬爾圓度儀MMQ400圓柱度儀有手動調心調平的半自動工作站或者擁有帶有T7W測頭的全自動調心調平工作站.這就可以使我們在沒有外界干涉的情況下進行高精度測量. MMQ 400應用軟件可以在任何情況下對工件進行DIN ISO 1101的評定。

高精度的形狀測量儀, CNC全自動調心調平回轉工作臺
電動垂直測量軸Z軸和電動水平測量軸X軸組成進行自動測量
Z軸測量范圍=350mm,水平軸X軸行程=180mm (不需要壓縮空氣)
可安轉工件最大直徑: 420mm
可測量工件最大直徑: 360mm
可測量工件最大高度: 361mm
C軸-Z軸距離 :220mm
轉臺中心承載 : max. 600N(60kg)（由于密珠軸承無間隙，偏載時不影響精度，承載量不減少）

馬爾圓度儀

馬爾圓度儀圓柱度儀MMQ400技術參數
測量范圍：圓度、圓柱度、直線度、平面度、同心度、同軸度、徑向圓跳動、徑向全跳動、軸向圓跳動、軸向全跳動、平行度、垂直度、圓錐度、傾斜度、非完整圓圓度

園度測量單元C-軸
園度誤差(P+V): 0.02um+0.0005um/mm 測量高度
圓度誤差按DIN 或ISO 1101 標準規定用全值（P+V）評定
國家標準,國際標準規定的“最小區域法”評定，即指按全值要求評定
軸向跳動(P+V）: 0.04um+0.0002um/mm 測量半徑
軸向跳動誤差(P或V), 從最小二乘參考圓處評定最大的峰或谷值
軸向跳動(P或V) : 0.02um+0.0001um/mm 測量半徑
軸向跳動誤差(P或V), 按DIN 或 ISO 1101 標準評定的全值
工作臺直徑: 285mm(其它品牌都很小)
工作臺X,Y方向軸線中心可調范圍 : +/- 2.5mm
工作臺水平可調范圍 : +/- 1°
主軸速度: 1-10 rpm

垂直測量單元Z-軸
測量范圍: 350mm
直線度誤差: 0.15um/100mm
全程直線度誤差: 0.3 um
Z軸與C峒淦叫卸任蟛瞼 0.5 um
測量速度: 0.5-20 mm/s
定位速度: 0.5-100 mm/s
測頭零位調節: 機械±30um
電子±1% 測量范圍

水平直線測量單元X軸
測量長度: 180 mm
直線度誤差: 0.4 um/100mm(中間部位)
直線度誤差: 0.8 um/180mm(全行程)
X軸與C軸垂直度誤差: 1 um
測量速度: 0.5-20 mm/s
定位速度: 0.5-30 mm/s
測頭零位調節: 機械 ±30 um
電子 ±1% of 測量范圍。
